设计依据

1、根据矿方提供实测数据，井筒进风量分别为：

主井：2895m3/min（48.3 m3/s）；

副井：3371m3/s（56.2 m3/s）；

2、根据矿方要求：井筒内混合温度≥4℃；

3、气象资料

矿井进风井通风耗热量计算

耗热量计算：

Q=3.6×a×Gr×V×C×(4-t)

式中：

Q：井筒耗热量，kw；

a：修正系数，取1.2

Gr：矿井进风量，m3/s；

V：空气密度，取1.284 kg/m3；

C：空气比热容，取0.279 KJ/（kg.℃）；

t：冬季室外最低平均气温，℃；

1、主井井筒防冻耗热量为：

Q1＝3.6×1.2×48.3×1.284×0.279×（24＋4）＝2093.0（kW）

2、副井井筒防冻耗热量为：

Q2＝3.6×1.2×56.2×1.284×0.279×（24＋4）＝2435.3（kW）

井筒加热机组配置及机组运行费用估算

㈠设备配置

本公司生产的新型节能环保电磁加热器设备电磁热风炉，采用?？榛杓?，一组机组为50kw，根据井筒最大耗热量合理配置，根据井筒实时耗热量不同，采用变频调节。电热转化效率可达95-98％：

1、主井机组配置组数：W1=Q1/50×0.95

=2093.0/50×0.95

=44.1组，取45组，合计：2250KW。

2、副井机组配置组数：W2=Q2/50×0.95

=2435.3/50×0.95

=51.7组，取52组，合计：2600KW。

㈡机组运行费用估算

井筒加热机组设备配置合计：2250kw+2600kw=4850kw；

机组平均工作时间：按8h/d；

电价：按0.75元/h；

估算运行费用=机组功率×机组平均每天工作时间×电价×供暖天数

=4850×8×0.75×180

=523.8万元。

空气加热方式

为了防止进风井筒冬季结冰，井筒进风必须加热以保证安全生产。

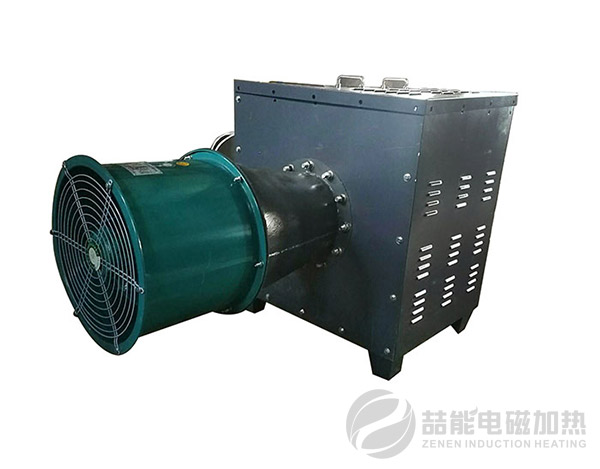

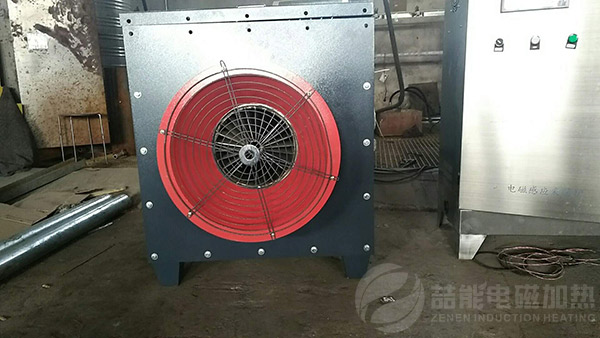

采用电磁热风炉，加热温度可达800℃，风机吹出热风温度最高可达150℃，完全满足矿井冬季防冻要求。

根据各进风井进风量及机组配置，分别核算改造空气加热室，共两座。各井筒进风量为：主井48.3m3/s；副井56.2m3/s。井筒空气加热的室外计算温度值为-24℃，冷热风入井筒混合后温度为4℃，上述进风方式采取空气电磁加热机组进行换热，加热热风温度为：立井60-70℃，斜井40-50℃。

加热效果杠杠的，完全满足生产需求。
